欧陆590C直流调速器串口RS485通信教程！

一、设置通讯参数

欧陆590C调速器里面打开P1口的铜鼓县你允许，设置调速器的占位为2，波特率为9600、

二、设置串口软件与欧陆590C的通讯协议

• 1 start（启动位）

• 7 bit ASCII data（数据位）

• 1 parity（校验位）

• 1 stop bit (10 bits)（停止位）

• Even（偶较验）

三、按照欧陆590C RS-485说明书接线

RS-485说明书

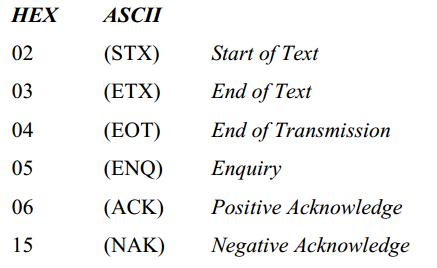

四、控制符说明

五、欧陆590C直流调速器读取一个参数值

格式：EOT GID GID UID UID C1 C2 ENQ

用如下例子说明

设置欧陆590C的站号为2 读取参数TAG62（速度反馈值），向调速器发送下面字符串：04 30 30 32 32 30 41 05

发送这串字符后，调速器会把当前状态下速度反馈值发送到串口调试软件的接收区，格式应为：

读取速度反馈值在串口调试软件接收区显示的字符串：02 30 41 30 30 2E 03 5C

这一串字符代表调速器现在的反馈值为0

六、如何写入参数到欧陆590C直流调速器中

格式：EOT GID GID UID UID STX C1 C2 D1 D2 D3 ETX BCC

例：向欧陆590C直流调速器点动速度值1（TAG 218）写入一个50%的值

向调速器发送下面格式字符串：04 30 30 32 32 02 34 30 35 30 2E 03 2C

在串口通讯软件的接收区会返回一个06的数值，代表调速器已经响应了此次读写；
