590直流调速器电源板接线方式说明!

作者:admin时间:2022-05-07 10:25:49次浏览

信息摘要:

590直流调速器电源板接线方式说明!C型电源板——如图所示,图1为老款0C电源板接图,D1D2为励磁外部供电接线,D3D4为励磁输出,D5D6为接触器输出,D7D8为220V辅助电源输入 ,图2为自产0C电源板接线图,原理不变,只是改了对应名称,W8W7为励磁外部供电接线,W6W5为励磁输出,W4W3为接触器输出,W2W1为220V电源输入。图一 图二 如图所示,图3为590P/380A-830A

590直流调速器电源板接线方式说明!

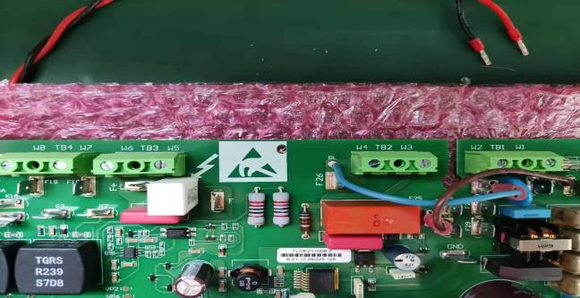

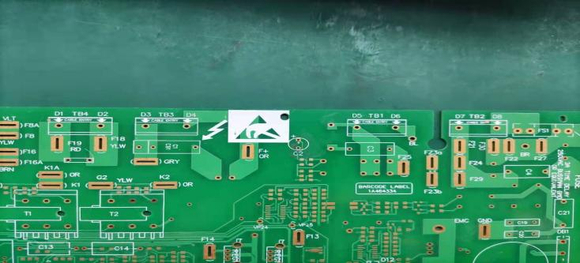

C型电源板——如图所示,图1为老款0C电源板接图,D1D2为励磁外部供电接线,D3D4为励磁输出,D5D6为接触器输出,D7D8为220V辅助电源输入 ,图2为自产0C电源板接线图,原理不变,只是改了对应名称,W8W7为励磁外部供电接线,W6W5为励磁输出,W4W3为接触器输出,W2W1为220V电源输入。



图一



图二

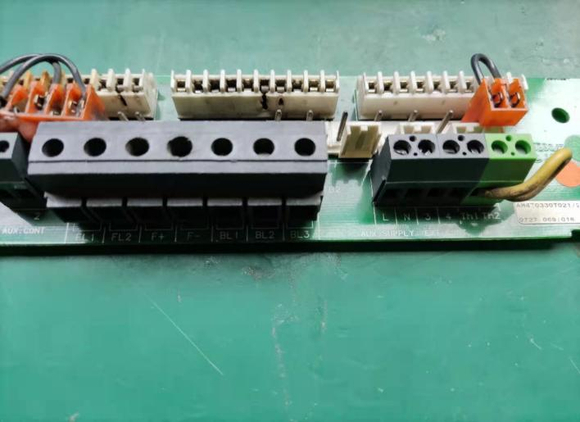

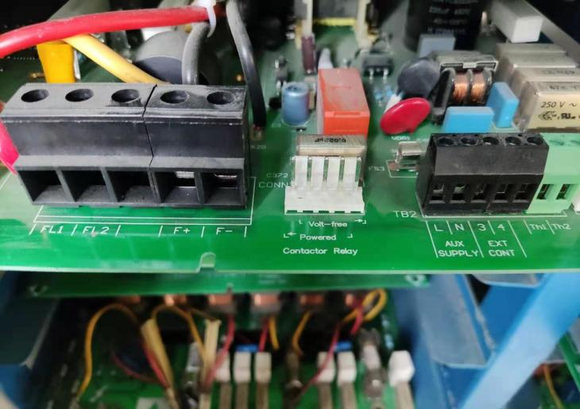

如图所示,图3为590P/380A-830A电源板接线方式,F+F-为励磁输出,LN为220V电源输入,3、4为接触器输出,TH1 TH2为外接热敏报警端子,必须短接。图4为590P/40A-165A电源板接线图,接线方式以及端子定义与图3一样。




图三


图四



注:还有一款590P/15A-35A电源板,基础接线方式也与图3一致,不同的一点是15A电源板的三相以及A+A-接线也是在板体上,而其余机器则是接在电枢条上,直接按照板体标识接线即可。
