欧陆590调速器面板有显示但工作不稳定维修实例介绍!

作者:ahtlde时间:2023-03-01 16:55:57次浏览

信息摘要:

故障现象:面板有显示,但是工作不稳定,有时会突然停机,过一阵又可以启动。‘判断有元件热稳定性差,而且是功率比较大的元件,一般情况下功率较大的元件在推动板和电源板上。

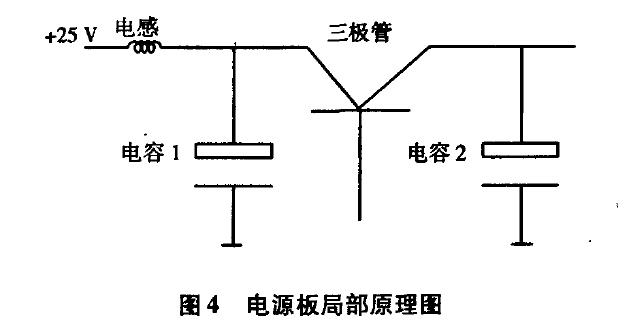

故障现象:面板有显示,但是工作不稳定,有时会突然停机,过一阵又可以启动。‘判断有元件热稳定性差,而且是功率比较大的元件,一般情况下功率较大的元件在推动板和电源板上。先后拆下推动板、电源板,逐一测量各三极管,二极管,均正常,电容、电阻也没有明显的外观变化,焊点也没有发现有虚焊,然后用隔离变压器给电源板通220 V的交流电,使它模拟运行,在通电一段时间后用手背感觉各元器件温度,发现电源板上一只三极管(见图4)的散热器温度偏高,有灼烫感,该三极管在未通电前,测量PN结正常的,但不排除其热稳定性变差,或者是周围元件可能存在问题。停电后对该三极管周围元件检查,发现电容2有漏电现象,将该电容用同容量同耐压的电容换上,考虑到三极管发热已有较长时间,可能老化影响工作,也将三极管用同型号的换掉,并在三极管上加装了散热器片,再通电开机,温度一直正常没有再上升,将电源板装回直流调速器,恢复后整机带负载72 h,运行正常。




分析总结:这一部分在电源板上是取自正25 V电,通过三极管稳压并降压为12 V,供控制板电源的作用。由于三极管和电容2的距离很近,三极管的热量使电容2老化变质,产生了漏电现象,最终出现了故障。
